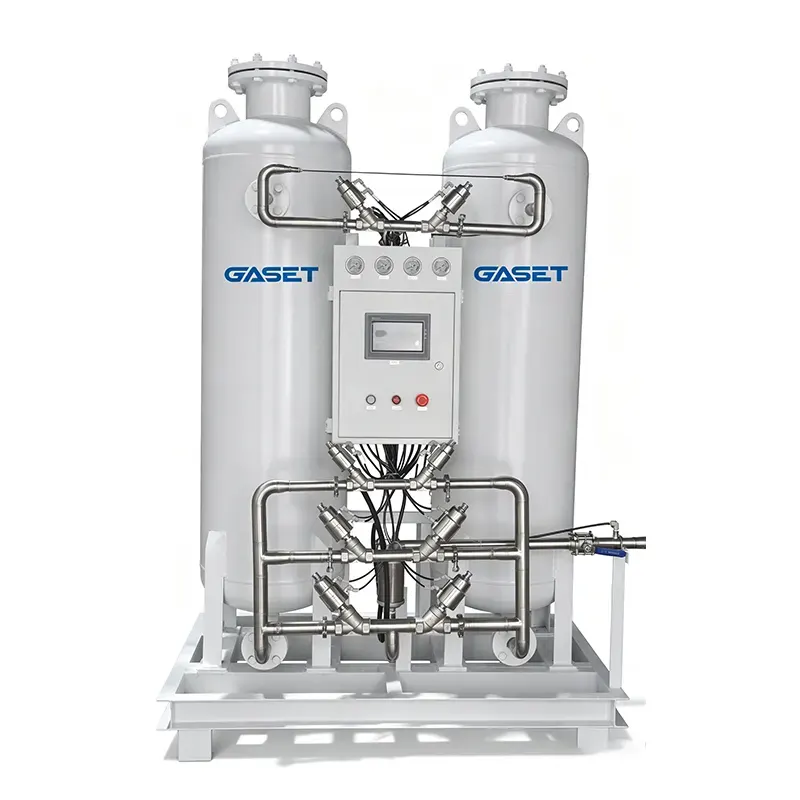

Gerador de oxigênio PSA de torre dupla

Equipamento: Fluxo de trabalho básico O ar comprimido entra primeiro na unidade de pré-tratamento, onde a filtragem em vários estágios remove poeira, umidade e impurezas lubrificantes; o ar purificado é então alimentado na coluna de adsorção. O gerador de oxigênio de adsorção com oscilação de pressão de torre dupla contém peneiras moleculares à base de lítio para produção de oxigênio, que apresentam capacidade superior de adsorção de nitrogênio. Sob condições pressurizadas, o nitrogênio é retido enquanto o oxigênio é liberado e coletado; quando a peneira molecular fica saturada, a pressão é liberada da coluna correspondente para descarregar o nitrogênio, permitindo que a peneira recupere sua capacidade de adsorção. Duas colunas de adsorção alternam entre os modos de operação por meio de um sistema de controle eletrônico: uma coluna produz oxigênio enquanto a outra passa por regeneração, alternando continuamente para fornecer oxigênio com concentração estável. Todo o processo opera à temperatura ambiente sem necessidade de equipamento adicional de aquecimento ou resfriamento.

Procedimentos Operacionais Padrão

1. Verificação da posição: Certifique-se de que a fuselagem esteja livre de deformações, que o revestimento antiferrugem do cilindro de aço carbono permaneça intacto, que as juntas da tubulação estejam completas e que as linhas de controle estejam devidamente fixadas.

2. Autoteste de inicialização: Inicia o sistema de controle elétrico para detecção automática da estanqueidade do cilindro e execução dos procedimentos programados.

3. Geração de oxigênio cíclico de torre dupla: O sistema alterna automaticamente entre os modos de adsorção e regeneração das duas torres, produzindo oxigênio qualificado em aproximadamente 3 minutos.

4. Fornecimento de gás estável: O oxigênio em conformidade com o padrão é fornecido a todos os pontos de consumo, com o sistema ajustando automaticamente a carga com base na demanda de uso para uma operação com eficiência energética.

5. Manutenção do isolamento de coluna única: Durante a manutenção, isole um cilindro pressionando um único botão enquanto mantém o fornecimento contínuo de gás para os cilindros restantes; restaurar a operação sincronizada de ambas as torres após a conclusão.

Especificações técnicas do gerador de oxigênio PSA de torre dupla

Perguntas frequentes

Q1: Qual é o princípio de geração de oxigênio deste gerador de oxigênio PSA de torre gêmea?

R: Ele usa a tecnologia de adsorção de pressão PSA em temperatura constante. O nitrogênio no ar é adsorvido por peneiras moleculares à base de lítio sob alta pressão e o oxigênio de alta pureza é separado. As duas torres se alternam na regeneração de adsorção e alívio de pressão. Todo o processo não requer aquecimento ou resfriamento. O oxigênio é produzido à temperatura ambiente de forma estável.

Q2: Quanto tempo leva para o equipamento produzir oxigênio médico qualificado?

R: Depois que o equipamento concluir a autoverificação na inicialização, o oxigênio estável com a concentração necessária pode ser produzido em cerca de 3 minutos. O início da geração de oxigênio é rápido e pode responder rapidamente à demanda por fornecimento de oxigênio.

Q3: O equipamento requer operação manual frequente durante a operação?

R: Todo o processo é controlado eletricamente e funciona em um ciclo automatizado. As torres duplas alternam entre os modos de trabalho automaticamente e a carga de fornecimento de oxigênio é ajustada de forma adaptativa. A operação diária não requer a presença de uma pessoa dedicada. Apenas inspeções regulares são necessárias.

Q4: Quais tratamentos de purificação o ar comprimido será submetido após entrar no equipamento?

R: É equipado com várias unidades de filtragem de pré-tratamento, que podem filtrar completamente poeira, umidade, óleo lubrificante e outras impurezas no ar. Isto garante a limpeza do ar que entra na torre de adsorção e protege os componentes principais da peneira molecular.

Q5: É necessário parar o equipamento e cortar o fornecimento de oxigênio durante a manutenção?

R: Não, ele suporta manutenção de isolamento de uma torre e uma chave. Enquanto uma torre passa por manutenção independente, a outra torre continua a fornecer oxigênio de forma estável, sem afetar a operação geral do equipamento de fornecimento de oxigênio.

Q6: A concentração de oxigênio será instável durante a operação a longo prazo?

R: As torres duplas funcionam de maneira alternada cíclica e a peneira molecular é regenerada e reiniciada em tempo real. As condições de trabalho são estáveis ​​e a concentração de oxigênio é equilibrada durante o fornecimento contínuo de oxigênio, sem flutuações significativas.

Q7: Quão estável é a operação do corpo do equipamento e da tubulação?

R: O corpo do tanque de aço carbono vem com um revestimento antiferrugem completo. É combinado com acessórios de tubulação selados. A fábrica passa por rigorosos testes de estanqueidade ao ar. O corpo não é propenso ao envelhecimento ou deformação e é adequado para condições de fornecimento contínuo de oxigênio médico a longo prazo.
